JARINGAN KOMPUTER





Manfaat Jaringan Komputer

Categories: Pengertian Jaringan Komputer : Manfaat Jaringan Komputer

 Pengertian Jaringan Komputer : Manfaat Jaringan Komputer

Jaringan komputer sangat bermanfaat dalam teknologi TI sehingga banyak digunakan di berbagai kalangan, misal di kantor, warnet ataupun dirumah kita. Lalu apa saja manfaatjaringan komputer sehingga banyak yang memakainya?

 Apa ya Manfaat Jaringan Komputer ?

yang pertama membagi sumber daya adalah jaringan komputer dapat dimanfaatkan sebagai sarana untuk membagi sumber daya yang ada. yang kedua yaitu rehabilitas tinggi adalah jaringan komputer memungkinkan kita untuk mengcopykan data – data kedua atau tiga komputer. yang ketiga yaitu menghemat biaya adalah dengan jaringan komputer, sebuah perusahaan dapat menghemat peralatan yang harus digunakan.yang keempat sebagai sarana komunikasi adalah jaringan komputer dapat dimanfaatkan oleh perusahaan atau organisasi.

Manfaat-Manfaat Jaringan Komputer

Jika Anda bertanya tentang manfaat jaringan komputer atau internet, maka sangat banyak sekali manfaat internet, antara lain:
Resource Sharing, dapat menggunakan sumberdaya yang ada secara bersamasama. Misal seorang pengguna yang berada 100 km jauhnya dari suatu data, tidak mendapatkan kesulitan dalam menggunakan data
tersebut, seolah-olah data tersebut berada didekatnya. Hal ini sering diartikan bahwa jaringan komputer mangatasi masalah jarak.

Reliabilitas tinggi, dengan jaringan komputer kita akan mendapatkan reliabilitas yang tinggi dengan memiliki sumber-sumber alternatif persediaan. Misalnya, semua file dapat disimpan atau dicopy ke dua, tiga atu lebih komputer yang terkoneksi kejaringan. Sehingga bila salah satu mesin rusak, maka salinan di mesin yang lain bisa digunakan.

Menghemat uang. Komputer berukutan kecil mempunyai rasio harga/kinerja yang lebih baik dibandingkan dengan komputer yang besar. Komputer besar seperti mainframe memiliki kecapatan kira-kira sepuluh kali lipat kecepatan komputer kecil/pribadi. Akan tetap, harga mainframe seribu kali lebih mahal dari komputer pribadi. Ketidakseimbangan rasio harga/kinerja dan kecepatan inilah membuat para perancang sistem untuk membangun sistem yang terdiri dari komputerkomputer pribadi

 Di bawah ini merupakan beberapa manfaat jaringan antara lain :

• Resource sharing .

Bermanfaat digunaan sebagai sumberdaya yang secara bersama-sama. Misalnya seorang pengguna yang berada di 100 Km jauhnya dari suatu data, tidak mendapatkan kesulitan dalam menggunakan data tersebut dan seolah olah data tersebut berada di dekatnya. Hal ini sering diartikan bahwa jaringan komputer mengatasi masalah jarak.

• Reliabilitas tinfgi

Dengan ada  jaringan komputer kita akan mendapatkan reliabilitas yang tinggi dengan memiliki sumber-sumber alternatif persediaan. Misalnya semua file dapat disimpan atau di copy ke dua, ketiga , atau lebih komputer yang terkoneksi ke jaringan. Sehingga bila satu mesin rusak maka salinan di mesin lain bisa digunakan.

• Menghemat uang.

 Komputer berukuran kecil mempunyai rasio harga/ kinerja yang lebih baik dibandingkan dengan komputer yang besar. Komputer besar seperti mainframe memiliki kecepatan kiro – kiro sepuluh kali lebih kecepatan komputer kecil/pribadi. Akan tetapi harga mainframe seribu kali lebih mahal dari komputer Pribadi. Ketidak seimbanggan rasio Harga/ Kinerja inilah membuat para perancang sistem untuk membangun sistem yang terdiri dari komputer – komputer Pribadi.

Tipe Jaringan Komputer Berdasarkan Fungsinya

Menurut fungsinya, jaringan komputer dapat dibedakan menjadi:

• Jaringan peer-to-peer (P2P) atau point-to-point

Kedudukan setiap komputer yang terhubung dalam jaringan adalah sama. Tidak ada komputer yang menjadi pelayan utama (server). Sehingga semua komputer dalam jaringan dapat saling berkomunikasi dan berbagi penggunaan perangkat keras dan perangkat lunak.

Gambar 1Ilustrasi jaringan peer-to-peer

• Jaringan client-server

Pada jaringan client-server terdapat sebuah komputer yang mengatur semua fasilitas yang tersedia dalam jaringan komputer, seperti komunikasi, penggunaan bersama perangkat keras dan perangkat lunak serta mengontrol jaringan. Komputer ini dinamakan server. Semua komputer lain selain server disebut client.

Gambar 2 Ilustrasi jaringan client-server

• opologi Jaringan Komputer

Topologi merupakan diagram yang mewakili cara komputer terhubung dalam jaringan. Terdapat bermacam-macam topologi di dalam teori jaringan komputer, namun dalam pembahasan ini hanya dibahas empat macam, yaitu:

• Topologi Bus

Seluruh komputer dalam jaringan terhubung dalam sebuah bus atau jalur komunikasi data utama/ backbone (berupa kabel). Komputer dalam jaringan berkomunikasi dengan cara mengirim dan mengambil data melalui bus Macam-macam Jaringan Komputer 4

Server

Gambar 3 Topologi Bus

• Topologi Ring

Sesuai dengan namanya, ring atau cincin, seluruh komputer dalam jaringan terhubung pada sebuah jalur data yang menghubungkan komputer satu dengan lainnya secara sambung-menyambung sedemikian rupa sehingga menyerupai sebuah cincin. Topologi ini mirip dengan hubungan seri pada rangkaian listrik, dengan kedua ujung dihubungkan kembali, sehingga jika salah satu komputer mengalami gangguan, maka hal itu akan mempengaruhi keseluruhan jaringan. Dalam sistem jaringan ini, data dikirim secara berkeliling sepanjang jaringan (ring). Setiap komputer yang ingin mengirimkan data ke komputer lain harus melalui ring ini.

Gambar 4 Topologi Ring

• Topologi Mesh

Topologi ini sering disebut “pure peer-to-peer”, sebab merupakan implementasi suatu jaringan komputer yang menghubungkan seluruh komputer secara langsung. Saat ini sangat jarang digunakan sebab rumit dan tidak praktis, topologi mesh ditunjukkan dalam Gambar 5

Gambar 5 Topologi Mesh

• Topologi Star

Dalam topologi ini masing-masing komputer dalam jaringan dihubungkan ke sebuah konsentrator dengan menggunakan jalur yang berbeda-beda, sehingga jika salah satu komputer mengalami gangguan, jaringan tidak akan terpengaruh. Komunikasi di dalam jaringan diatur oleh konsentrator, berupa hub maupun switch. Gambar topologi star ditunjukkan pada Gambar 6

Gambar 6 Topologi Star

DI 07:49 DIPOSKAN OLEH YANDRA



Posted by khairul anas • 11:35 •

 1.  Topologi Star

PENGERTIAN

Topologi bintang merupakan bentuk topologi jaringan yang berupa konvergensi dari node tengah ke setiap node atau pengguna. Topologi jaringan bintang termasuk topologi jaringan dengan biaya menengah.

KELEBIHAN

·         Kerusakan pada satu saluran hanya akan memengaruhi jaringan pada saluran tersebut dan station yang terpaut.

·         Tingkat keamanan termasuk tinggi.

·         Tahan terhadap lalu lintas jaringan yang sibuk.

·         Penambahan dan pengurangan station dapat dilakukan dengan mudah.

·         Akses Kontrol terpusat.

·         Kemudahan deteksi dan isolasi kesalahan/kerusakan pengelolaan jaringan.

·         Paling fleksibel.

KEKURANGAN

·         Jika node tengah mengalami kerusakan, maka seluruh rangkaian akan berhenti.

·         Boros dalam pemakaian kabel.

·         HUB jadi elemen kritis karena kontrol terpusat.

·         terlalu penting hub sehinga ketika terdapat masalah dengan hub maka jaringan tersebut akan down

·         jaringan tergantung pada terminal pusat

·         jika menggunakan switch dan lalu lintas data padat dapat menyebabkan jaringan lambat.

·         biaya jaringan lebih mahal dari pada bus atau ring

·         lebih gampang digunakan

2.  Topologi Bus

PENGERTIAN

Topologi bus merupakan topologi yang banyak dipergunakan pada masa penggunaan kabel sepaksi menjamur. Dengan menggunakan T-Connector (dengan terminator 50ohm pada ujung network), maka komputer atau perangkat jaringan lainnya bisa dengan mudah dihubungkan satu sama lain.

KELEBIHAN

·         Harganya lebih murah bila dibandingkan dengan cara star, karena harga kabel yang digunakan lebih murah dan pada jaringan dengan topologi ini tidak dibutuhkan konsetrator.

·         Bila salah satu komputer mati, tidak akan mengganggu komputer yang lain.

KEKURANGAN

·         Apabila terjadi kabel yang putus, semua komputer tidak dapat digunakan.

·         Sering terjadi tabrakan file data yang dikirim.

·         Untuk pengembangan ke arah yang lebih luas mengalami hambatan.

3.  Topologi Ring

PENGERTIAN

Topologi cincin adalah topologi jaringan berbentuk rangkaian titik yang masing-masing terhubung ke dua titik lainnya, sedemikian sehingga membentuk jalur melingkar membentuk cincin.

KELEBIHAN

·         Hemat kabel

·         Tidak akan terjadi tabrakan pengiriman data (collision), karena pada satu waktu hanya satu node yang dapat mengirimkan data

KEKURANGAN

·         Peka kesalahan, sehingga jika terdapat gangguan di suatu node mengakibatkan terganggunya seluruh jaringan.

·         Pengembangan jaringan lebih kaku

·         Sulit mendeteksi kerusakan

·         Dapat terjadi collision[dua paket data tercampur]

·         Diperlukan penanganan dan pengelolaan khusus bandels

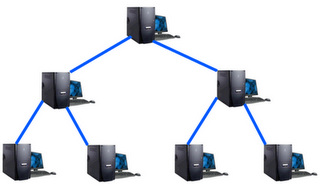

4.  Topologi Tree

PENGERTIAN

Topologi Pohon adalah kombinasi karakteristik antara topologi star dan topologi bus. Topologi ini terdiri atas kumpulan topologi star yang dihubungkan dalam satu topologi bus sebagai backbone. Komputer-komputer dihubungkan ke hub, sedangkan hub lain di hubungkan sebagai jalur tulang punggung atau backbone.

KELEBIHAN

·         Dapat terbentuknya suatu kelompok yang dibutuhkan pada setiap saat. Sebagai contoh, perusahaan dapat membentuk kelompok yang terdiri atas terminal pembukuan, serta pada kelompok lain dibentuk untuk terminal penjualan.

KEKURANGAN

·         Apabila simpul yang lebih tinggi kemudian tidak berfungsi, maka kelompok lainnya yang berada dibawahnya akhirnya juga menjadi tidak efektif.

·         Cara kerja jaringan pohon ini relatif menjadi lambat.

5.  Topologi Linier

PENGERTIAN

Jaringan komputer dengan topologi runtut (linear topology) biasa disebut dengan topologi bus beruntut, tata letak ini termasuk tata letak umum. Satu kabel utama menghubungkan tiap titik sambungan (komputer) yang dihubungkan dengan penyambung yang disebut dengan Penyambung-T dan pada ujungnya harus diakhiri dengan sebuah penamat (terminator). Penyambung yang digunakan berjenis BNC (British Naval Connector: Penyambung Bahari Britania), sebenarnya BNC adalah nama penyambung bukan nama kabelnya, kabel yang digunakan adalah RG 58 (Kabel Sepaksi Thinnet). Pemasangan dari topologi bus beruntut ini sangat sederhana dan murah tetapi sebanyaknya hanya dapat terdiri dari 5-7 komputer.

KELEBIHAN

·         hemat kabel,

·         tata letak kabel sederhana,

·         mudah dikembangkan,

·         tidak butuh kendali pusat, dan

·         penambahan maupun pengurangan penamat dapat dilakukan tanpa mengganggu operasi yang berjalan.

KEKURANGAN

·         deteksi dan isolasi kesalahan sangat kecil,

·         kepadatan lalu lintas tinggi,

·         keamanan data kurang terjamin,

·         kecepatan akan menurun bila jumlah pemakai bertambah, dan

·         diperlukan pengulang (repeater) untuk jarak jauh.

6.  Topologi Mesh

PENGERTIAN

Topologi Mesh adalah suatu topologi yang memang didisain untuk memiliki tingkat restorasi dengan berbagai alternatif rute atau penjaluran yang biasanya disiapkan dengan dukungan perangkat lunak atau software.

KELEBIHAN

·         Hubungan dedicated links menjamin data langsung dikirimkan ke komputer tujuan tanpa harus melalui komputer lainnya sehingga dapat lebih cepat karena satu link digunakan khusus untuk berkomunikasi dengan komputer yang dituju saja (tidak digunakan secara beramai-ramai/sharing).

·         Memiliki sifat Robust, yaitu Apabila terjadi gangguan pada koneksi komputer A dengan komputer B karena rusaknya kabel koneksi (links) antara A dan B, maka gangguan tersebut tidak akan memengaruhi koneksi komputer A dengan komputer lainnya.

·         Privacy dan security pada topologi mesh lebih terjamin, karena komunikasi yang terjadi antara dua komputer tidak akan dapat diakses oleh komputer lainnya.

·         Memudahkan proses identifikasi permasalahan pada saat terjadi kerusakan koneksi antar komputer.

KEKURANGAN

·         Membutuhkan banyak kabel dan Port I/O. semakin banyak komputer di dalam topologi mesh maka diperlukan semakin banyak kabel links dan port I/O (lihat rumus penghitungan kebutuhan kabel dan Port).

·         Hal tersebut sekaligus juga mengindikasikan bahwa topologi jenis ini * Karena setiap komputer harus terkoneksi secara langsung dengan komputer lainnya maka instalasi dan konfigurasi menjadi lebih sulit.

·         Banyaknya kabel yang digunakan juga mengisyaratkan perlunya space yang memungkinkan di dalam ruangan tempat komputer-komputer tersebut berada.

7.  Topologi Hybrid

PENGERTIAN

Kombinasi dari dua atau lebih topologi yang berbeda untuk membuat topologi hybrid. Ketika topologi dasar yang berbeda yang terhubung ke satu sama lain, mereka tidak menampilkan karakteristik dari setiap topologi satu tertentu. Ini adalah ketika itu menjadi topologi hibrida.

KELEBIHAN

·         Fleksibilitas

·         Menambah koneksi perangkat lainnya adalah mudah, karena node baru dan / atau periferal dapat dihubungkan ke topologi dan kata topologi dapat dihubungkan dengan topologi hybrid dengan mudah.

KEKURANGAN

·         Pengelolaan sulit

·         Biaya mahal dibanding topologi lainnya

·         Instalasi dan konfigurasi topologi sulit

8.  Topologi Broadcast

PENGERTIAN

Secara sederhana dapat digambarkan yaitu suatu host yang mengirimkan data kepada seluruh host lain pada media jaringan.

9.  Topologi Hierarki

PENGERTIAN

Berbentuk seperti pohon bercabang yang terditi dari komputer induk (host) yang diswitchungkan dengan simpul atau node lain secara berjenjang, jenjang yang lebih tinggi berfungsi sebagai pengetur kerja jenjang dibawahnya, biasanya topologi ini digunakan oleh perusahaan besar atau lembaga besar yang mempunyai beberapa cabang daerah, sehingga data dari pusat bisa didistribusikan ke cabang atau sebaliknya.

KELEBIHAN

·         Data terpusat secara hirarki sehingga manajeman data lebih baik dan mudah

·         terkontrol; Mudah dikembangkan menjadi jaringan yang lebih luas;

KEKURANGAN

·         Komputer di bawahnya tidak dapat dioprasikan apabila kabel pada komputer tingkat atasnya terputus;

·         Dapat terjadi tabrakan file (collision)

10.     Topologi Peer to Peer

PENGERTIAN

Peer-to-peer network adalah jaringan komputer yang terdiri dari beberapa komputer (biasanya tidak lebih dari 10 komputer dengan 1-2 printer).

KELEBIHAN

·         Antar komputer dalam jaringan dapat saling berbagi-pakai fasilitas yang dimilikinya seperti: harddisk, drive, fax/modem, printer

·         Biaya operasional relatif lebih murah dibandingkan dengan tipe jaringan client-server, salah satunya karena tidak memerlukan adanya server yang memiliki kemampuan khusus untuk mengorganisasikan dan menyediakan fasilitas jaringan.

·         Kelangsungan kerja jaringan tidak tergantung pada satu server. Sehingga bila salah satu komputer/peer mati atau rusak, jaringan secara keseluruhan tidak akan mengalami gangguan.

KEKURANGAN

·         Troubleshooting jaringan relatif lebih sulit, karena pada jaringan tipe peer to peer setiap komputer dimungkinkan untuk terlibat dalam komunikasi yang ada. Di jaringan client-server, komunikasi adalah antara server dengan workstation.

·         Unjuk kerja lebih rendah dibandingkan dengan jaringan client- server, karena setiap komputer/peer isamping harus mengelola emakaian fasilitas jaringan juga harus mengelola pekerjaan atau aplikasi sendiri.

·         Sistem keamanan jaringan ditentukan oleh masing-masing user dengan mengatur masing- masing fasilitas yang dimiliki

·         Karena data jaringan tersebar di masing-masing komputer dalam jaringan, maka backup harus dilakukan oleh masing- masing komputer tersebut.

Read more: http://khairul-anas.blogspot.com/2012/02/pengertian-kelebihan-dan-kekurangan-10.html#ixzz26mTKOn1S

Perangkat Keras Jaringan Komputer

Categories: Topologi Jaringan Komputer : Perangkat Keras Jaringan Komputer

 Topologi Jaringan Komputer : Perangkat Keras Jaringan Komputer

Pengertian perangkat kerar jaringan komputer adalah perangkat yang digunakan untuk menghubungkan komputer ke komputer lainnya dalam jaringan untuk tujuan berbagi data,berbagi informasi serta berbagi peripheral dalam jaringan

 adapun contoh  dari perangkat keras jaringan komputer antra lain :

• NIC (Network Interface Card)

NIC (Network Interface Card) atau yang biasa disebut LAN card ini adalah sebuah kartu yang berfungsi sebagai jembatan dari komputer ke sebuah jaringan komputer. Komponen ini biasanya sudah terpasang secara onboard di beberapa komputer atau laptop.

 Gambar Kartu NIC

•  Kabel Jaringan

Kabel dalam sebuah jaringan digunakan sebagai media penghubung. Meskipun sekarang sudah ada teknologi tanpa kabel (wireless) namun kabel masih sering digunakan karena mudah dalam pengoperasiannya. Ada beberapa macam tipe kabel yang biasa digunakan untuk membangun sebuah jaringan komputer seperti :

a. Kabel Twisted Pair

Kabel Twisted Pair ini terdiri dari beberapa kabel yang saling melilit. Ada dua jenis kabel yang termasuk dalam tipe kabel ini yaitu Shielded Twisted Pair (STP) dengan lapisan alumunium foil dan Unshielded Twisted Pair (UTP). Kedua jenis kabel twisted pair ini pada dasarnya sama, bedanya hanya kabel UTP rentan terhadap medan magnet atau voltase yang tinggi sedangkan kabel STP tidak.

 Kabel Twisted Pair

b. Kabel Coaxial

Tampilan fisik kabel ini terdiri dari kawat tembaga sebagai inti yang dilapisi oleh isolator dalam lalu dikelilingi oleh konduktor luar kemudian dibungkus dengan bahan semacam PVC sebagai lapisan isolator paling luar. Untuk penggunaan kabel coaxial ini sudah jarang digunakan karena pada umumnya orang membangun jaringan komputer dengan kabel twisted pair.

 Gambar Kabel Coaxial

c. Kabel Fiber Optic

Kabel Fiber optic adalah sebuah kabel yang terbuat dari serat kaca dengan teknologi canggih dan mempunyai kecepatan transfer data yang lebih cepat daripada kabel biasa, biasanya fiber optic digunakan pada jaringan backbone (Tulang Punggung) karena dibutuhakan kecepatan yang lebih dalam dari jaringan ini, namun pada saat ini sudah banyak yang menggunakan fiber optic untuk jaringan biasa baik LAN, WAN maupun MAN karena dapat memberikan dampak yang lebih pada kecepatan dan bandwith karena fiber optic ini menggunakan bias cahaya untuk mentransfer data yang melewatinya dan sudah barang tentu kecepatan cahaya tidak diragukan lagi namun untuk membangun jaringan dengan fiber optic dibutuhkan biaya yang cukup mahal dikarenakan dibutuhkan alat khusus dalam pembangunannya.

 Gambar Kabel Fiber Optic

• Konektor

Konektor digunakan sebagai sarana penghubung antara kabel dengan colokan NIC (Network Interface Card) yang ada pada komputer Anda. Jenis konektor ini disesuaikan dengan tipe kabel yang digunakan misalnya Konektor RJ-45 berpasangan dengan kabel UTP/STP, konektor BNC/T berpasangan dengan kabel coaxial dan konektor ST berpasangan dengan kabel fiber optic.

Gambar  Konektor RJ 45

•  Hub

Hub adalah komponen jaringan komputer yang memiliki colokan (port-port), jumlah portnya ini mulai dari 8,16, 24, sampai 32 port. Pada umunya hub digunakan untuk menyatukan kabel-kabel network dari tiap workstation, server atau perangkat lainnya. Dengan kata lain Hub sama halnya seperti sebuah jembatan yang dapat menghubungkan beberapa kota atau provinsi.

 Gambar Hub

•  Switch

Switch pada prinsipnya sama dengan hub bedanya switch lebih pintar daripada hub karena mampu menganalisa paket data yang dilewatkan padanya sebelum dikirim ke tujuan. Selain itu switch juga memiliki kecepatan transfer data dari server ke workstation atau sebaliknya.

 Gambar Swicth

•  Repeater

Repeater adalah sebuah komponen yang berfungsi memperkuat sinyal. Sinyal yang diterima dari satu segmen kabel LAN ke segmen LAN berikutnya akan dipancarkan kembali dengan kekuatan sinyal asli pada segmen LAN pertama sehingga dengan adanya repeater ini, jarak antara dua jaringan komputer dapat diperluas.

 Gambar Repeater

• Router

Router memiliki kemampuan untuk menyaring atau menfilter data yang lalu lalang di jaringan berdasarkan aturan atau protocol tertentu. Sama seperti hub/switch, router juga dapat digunakan untuk menghubungkan beberapa jaringan seperti jaringan model LAN, MAN, bahkan WAN.

 Gambar Rooter

•  Modem

Modem digunakan sebagai penghubung jaringan LAN dengan internet. Dalam melakukkan tugasnya, modem akan mengubah data digital kedalam data analog yang bisa dipahami oleh kita manusia ataupun sebaliknya.
